A csigakerekes pillangószelep üzemeltetése és karbantartása során döntő fontosságú a nyitási fok pontos mérése. Megbízható csigakerekes pillangószelep-szállítóként megértem ennek a folyamatnak a jelentőségét és a precíz mérésekhez használható különféle műszereket. Ebben a blogbejegyzésben a csigakerekes pillangószelep nyitásának mérésére használt különböző műszerek típusaival, működési elveivel, előnyeivel és hátrányaival foglalkozom.
1. Potenciométer – alapú helyzetjelzők
A potenciométer alapú helyzetjelzők az egyik leggyakrabban használt műszer a csigahajtómű pillangószelepének nyitásának mérésére. Ezek az eszközök a változó ellenállás elvén működnek. A szelepszárhoz egy potenciométer csatlakozik úgy, hogy a szelep nyitásakor vagy zárásakor megváltozik az ablaktörlő helyzete a potenciométeren. Ez a helyzetváltozás az ellenállás változását eredményezi, amely mérhető és a szelep nyitásával arányos elektromos jellé alakítható.
A potenciométer alapú helyzetjelzők használatának előnye az egyszerűségük és viszonylag alacsony költségük. Könnyen felszerelhetők, és közvetlenül jelzik a szelep helyzetét. Van azonban néhány korlátjuk. Idővel az ablaktörlő elhasználódhat, ami pontatlan mérésekhez vezethet. Ezenkívül érzékenyek az elektromos zajra és a környezeti tényezőkre, például a porra és a nedvességre, amelyek befolyásolhatják teljesítményüket.
2. Forgó jeladók
A forgójeladók egy másik népszerű választás a csigahajtómű pillangószelepének nyitásának mérésére. A forgójeladóknak két fő típusa van: inkrementális és abszolút.
Az inkrementális forgó jeladók impulzusok sorozatát állítják elő, amikor a szelepszár forog. Ezen impulzusok megszámlálásával meghatározható a szelephelyzet változása. Ezek azonban nem adnak abszolút pozíciót; ehelyett egy kiindulási pontból mérik a relatív mozgást.
Az abszolút forgó jeladók viszont egyedi digitális kódot biztosítanak a szelepszár minden helyzetéhez. Ez azt jelenti, hogy közvetlenül jelezhetik a szelep abszolút helyzetét referenciapont nélkül. A forgójeladók nagy pontosságot és megbízhatóságot kínálnak. A potenciométerekhez képest kevésbé érinti őket a kopás, és zord környezetben is működhetnek. Általában azonban drágábbak, mint a potenciométer alapú mutatók.
3. Lineáris változó differenciáltranszformátorok (LVDT-k)
Az LVDT-k lineáris elmozdulás mérésére szolgálnak, amely összefüggésbe hozható a csigahajtómű pillangószelepének nyitásával. Szelep alkalmazásakor az LVDT egy olyan mechanizmushoz csatlakozik, amely a szelepszár forgó mozgását lineáris mozgássá alakítja.
Az LVDT működési elve az elektromágneses indukción alapul. Egy primer tekercsből és két szekunder tekercsből áll. Amikor a primer tekercsre váltakozó áramot vezetnek, mágneses mező keletkezik. Ahogy az LVDT magja a szelep nyitása vagy zárása miatt elmozdul, a szekunder tekercsekben indukált feszültségek megváltoznak. Ezen feszültségek különbségének mérésével meghatározható a lineáris elmozdulás.
Az LVDT-k nagy pontosságukról, hosszú távú stabilitásukról és az elektromos zajokkal szembeni ellenállásukról ismertek. Széles hőmérséklet-tartományban működhetnek, és olyan alkalmazásokhoz alkalmasak, ahol nagy pontosságra van szükség. Azonban viszonylag nagy méretűek, és drágábbak lehetnek, mint néhány más mérőeszköz.
4. Ultrahangos érzékelők
Ultrahangos érzékelők segítségével mérhetjük a csigahajtómű pillangószelepének nyitását is. Ezek az érzékelők ultrahanghullámokat bocsátanak ki, és mérik azt az időt, amely alatt a hullámok visszaverődnek egy tárgyról. Szelep esetén az érzékelőt úgy is fel lehet szerelni, hogy a szelep nyitásakor vagy zárásakor elmozduló szeleprész távolságát mérje.
Az ultrahangos érzékelők előnye, hogy érintésmentesek, vagyis nincsenek mechanikus alkatrészeik, amelyek elhasználódnának. Ezenkívül viszonylag könnyen telepíthetők, és valós idejű méréseket biztosítanak. Pontosságukat azonban befolyásolhatják olyan tényezők, mint a hőmérséklet, a páratartalom és az akadályok jelenléte az ultrahanghullámok útjában.
5. Optikai érzékelők
Az optikai érzékelők fény segítségével mérik a csigahajtómű pillangószelepének nyitását. Különféle típusú optikai érzékelők léteznek, például fényvisszaverő és áteresztő érzékelők.
A fényvisszaverő optikai érzékelők fényt bocsátanak ki, és mérik a tárgyról visszaverődő fény mennyiségét. Szelepes alkalmazás esetén az érzékelő beépíthető a szelepen lévő tükröződő felület helyzetének érzékelésére. Az áteresztő optikai szenzorok viszont egyik oldalon fényforrással, a másikon detektorral rendelkeznek. A szelepmozgás megszakítja a fénysugarat, és az észlelt fényintenzitás változása alapján határozzák meg a szelep helyzetét.
Az optikai érzékelők nagy sebességű méréseket tesznek lehetővé, és nagyon pontosak lehetnek. Ezenkívül érintésmentesek, ami csökkenti a kopás és elhasználódás kockázatát. A szennyeződés, a por és a környezeti fény azonban hatással lehet rájuk, ami további árnyékolást vagy kalibrálást igényelhet.

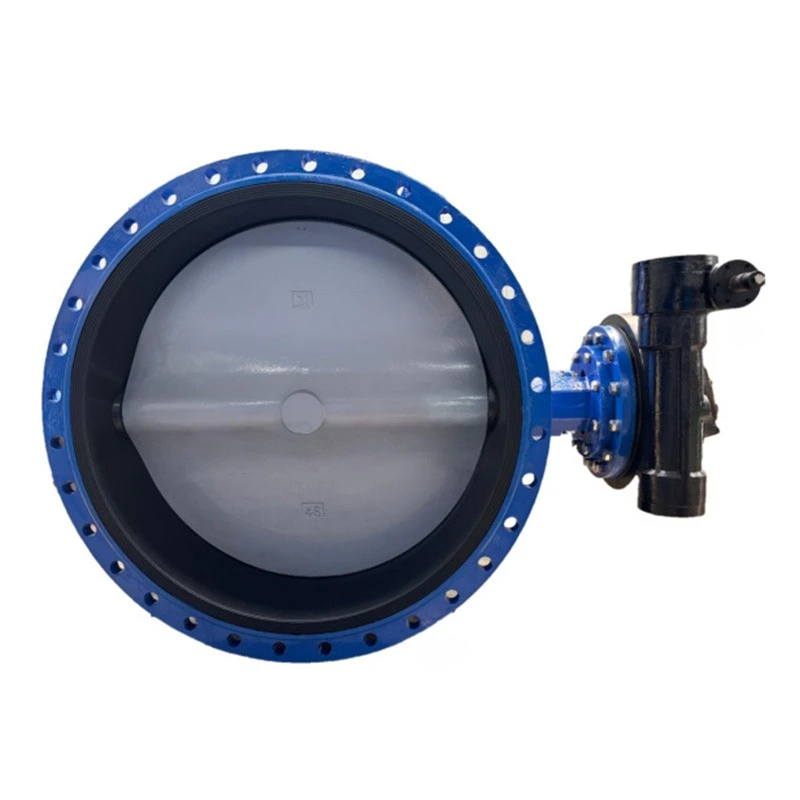

Csigahajtómű-pillangószelep-szállítóként megértjük, hogy a különböző alkalmazásokhoz eltérő mérőműszerekre lehet szükség. Akár költséghatékony megoldásra, akár nagy pontosságú mérőeszközre van szüksége, mi a megfelelő tanácsokkal és termékekkel látjuk el. Pillangószelepek széles választékát is kínáljuk, beleértveKarral működtetett pillangószelep,Rozsdamentes acél pillangószelep, ésCsigahajtóművel működtetett karimás pillangószelep.
Ha felkeltette érdeklődését termékeink, vagy további információra van szüksége a csigahajtómű pillangószelep nyitásának mérésével kapcsolatban, kérjük, forduljon hozzánk bizalommal beszerzés és további megbeszélések miatt. Elkötelezettek vagyunk amellett, hogy a legjobb megoldásokat kínáljuk Önnek szelepszükségleteihez.
Hivatkozások
- Tom Bergman "Szelep kézikönyve".
- John C. Doebelin "műszeres és vezérlőrendszerei".
- Műszaki dokumentumok vezető szelep- és érzékelőgyártóktól
